Зчитувач MR-91ТА IP68

Зчитувач безконтактних ідентифікаторів водія для роботи з GPS трекерами по інтерфейсам  1-wire, RS485

Документація та програмне забезечення для зчитувачів MR-9x

Термінал для використання в системах роздачі палива та зернових культур. Підключається до трекерів з інтерфейсом RS485 або 1-wire, при наявності записаної картки в антенні терміналу вмикається реле, номер картки передається в трекер по RS485, 1-wire разом з вмиканням реле активується логічний вихід терміналу (жовтий дріт зчитувача переходить в "0"). Наявність "аварійного" режиму відвантаження: відвантаження дозволяється тумблером, при цьому тумблер вмикає виконавчий пристрій замість реле та на трекер передається додатковий логічний сигнал (фіолетовий дріт зчитувача логічний "0" при вмиканні тумблера).

Зчитувач безконтактних карток (RFID ідентифікаторів) водіїв з виносною антеною зі ступенем захисту від зовнішнього середовища IP68.

Конструкція с виносною антеною дозволяє використання зчитувача в умовах, де необхідна ідентифікація персоналу поза межами приміщення. Довжина кабелю від блоку електроніки до виносної антени ― 3 метри.

 Інтерфейси для підключення до трекерів GPS ― RS485, 1-wire.

Логічні виходи треміналу для контролю відкриття вбудованого реле або відвантаження без картки за допомогою тумблера.

При підключенні логічних виходів терміналу MR-91TA IP68 до трекера при ввімкненні реле або тумлера на логічний вхід трекера подається "нуль", що дає можливість контролю в сервісі мониторінгу яким способом проводилося відвантаження матеріальних цінностей.

Тримач безконтактної картки дозволяє вставити та зафіксувати карту в зчитувачі на час роздачі палива/зернових культур. При наявній картці в полі зчитувача номер картки постійно передається  інтерфейсу RS485 та 1-wire , на даний момент підтримуються протоколи роботи RFID по RS485 з наступними трекерами:

Teltonika, Ruptela FM PRO3― 1-wire

Bitrek ― 1-wire

Teletrack TT 2-21 ― по RS485 (в залежності від прошивки ТТ необхідно встановити в терміналі адресу RS485 "01")

Bitrek ― по RS485 необхідно встановити в терміналі (зчитувачі) адресу RS485 "09" та налаштувати в трекері param 157   або адресу RS485 "0A" та налаштувати в трекері param 160

Безкоштовне програмне забезпечення дозволяє легко настроювати параметри зчитувача та створювати базу даних карток (до 10 000 (десять тисяч) штук + майстер картка), копіювати базу даних карток в наступні зчитувачі, експортувати базу даних карток в файл Exel. В польових умовах записувати/видаляти картки з пам'яті зчитувача можливо за допомогою майстер картки.

Технічні характеристики терміналу MR-91TA IP68:

Тип безконтактних карток — EM-Marin, ASK

Інтерфейси для підключення до трекерів GPS: RS485 and 1-wire

Кількість карток в пам'яті зчитувача ― 10 000 + майстер-картка

Автомобільний діапазон напруги живлення: 9-36В. Захист від підвищеної напруги живлення, захист від невірного підключення живлення.

Діапазон робочих температур: від -25 ⁰С до +60 ⁰С

Вбудоване реле з контактами NO/NC, струм комутації – до 1A при 30В DC
Керування реле – при наявності картки в пам'яті зчитувача реле вмикається на час знаходження картки в полі зчитувача.

Індикація: 2-х кольоровий світлодіод.
Звукова індикація – вбудований зумер.
Стандартна відстань зчитування картки водія – 6-8 см.

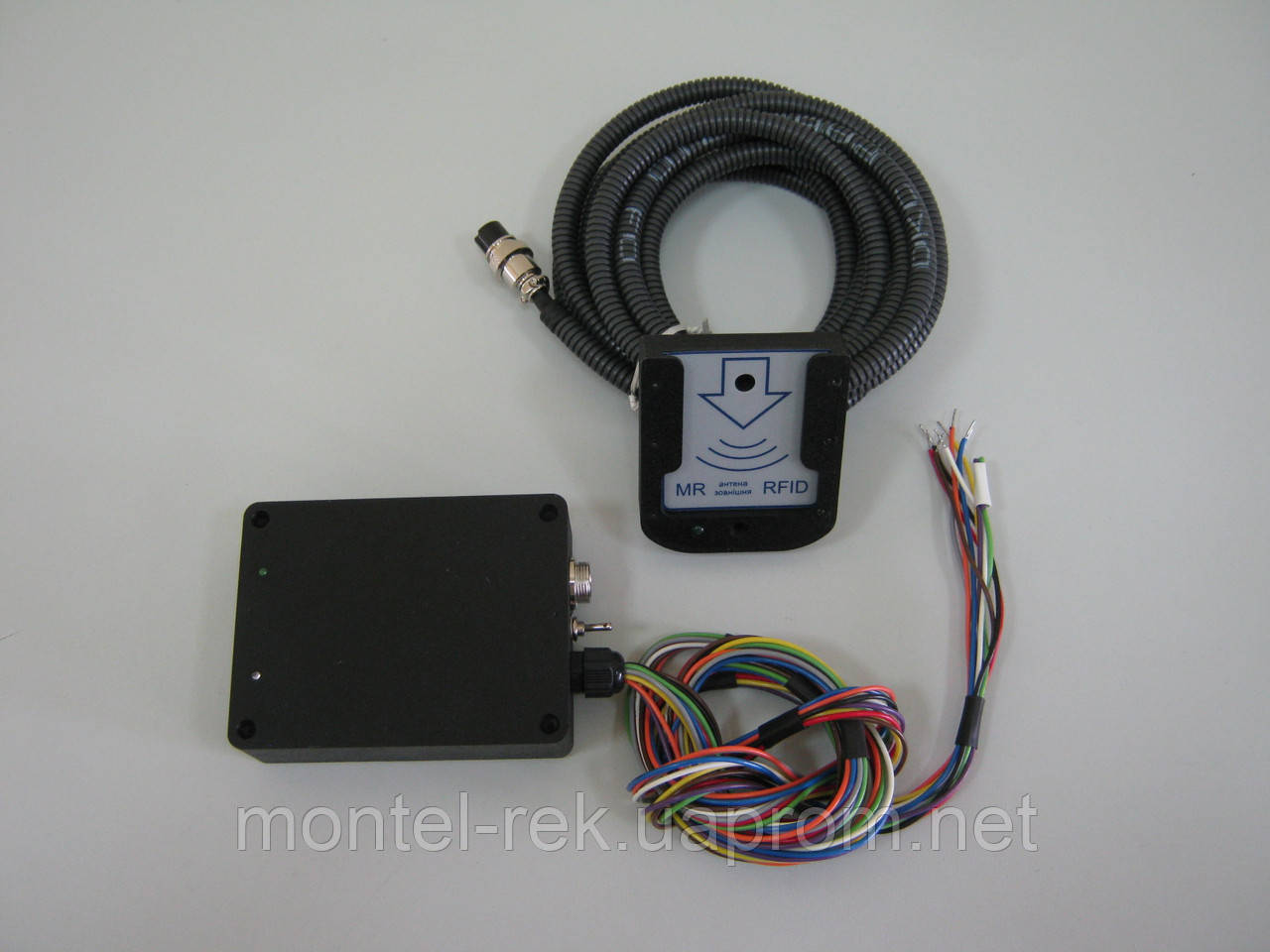

Комплект постачання: блок електроніки зчитувача в окремому корпусі IP54, кабельна система для підключення до трекера ― 0,6 метра, виносна антена IP68 з кабелем 3-3.5 метри та роз'ємом, на виносній антені присутня світлова індикація зчитування картки.
