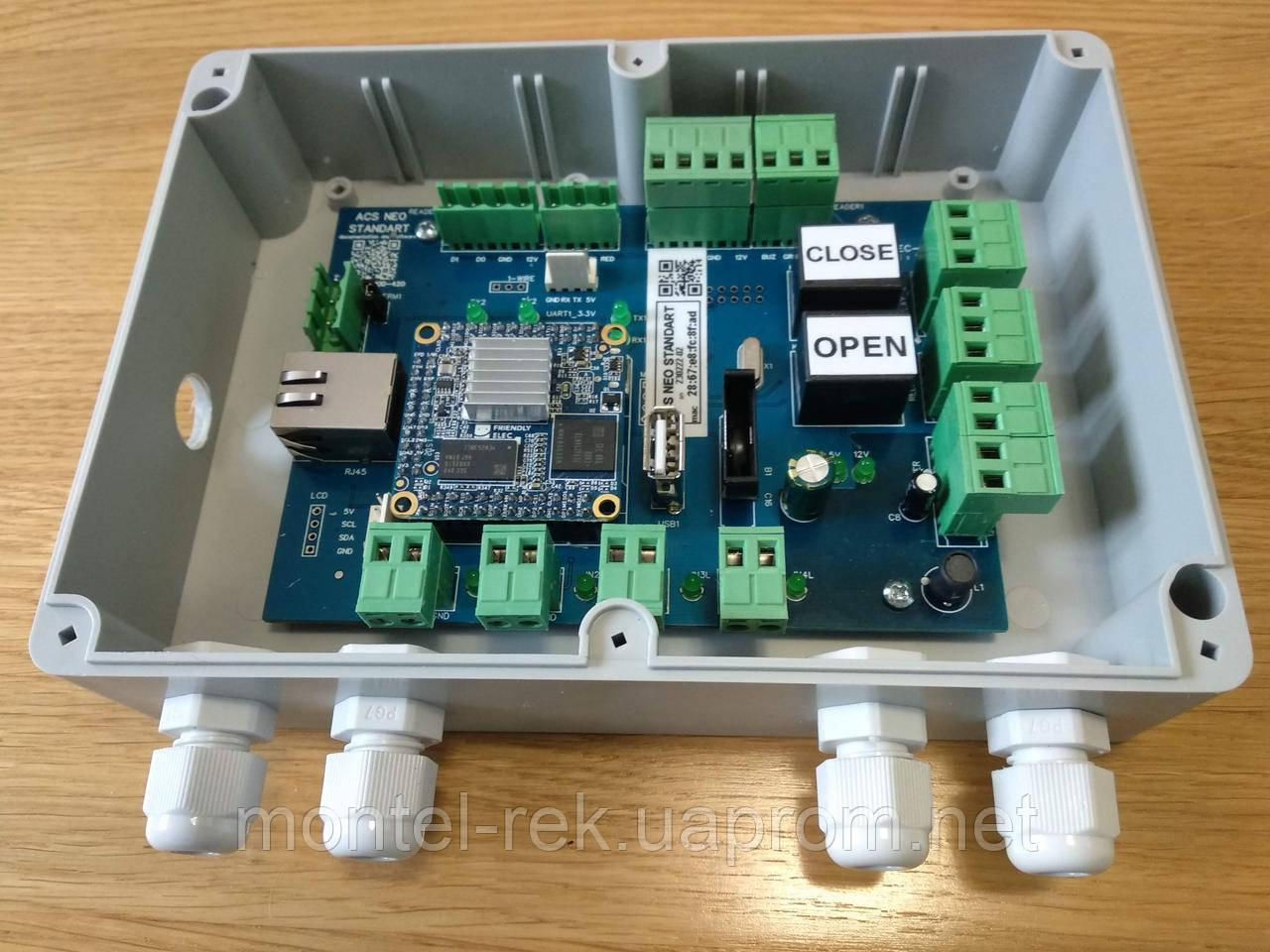

СКУД комп'ютер-контролер шлагбаума КШ-1

СКУД комп'ютер-контролер шлагбаума КШ-1 побудований на базі мікрокомп'ютера з операційною системою Linux, має вбудований WEB інтерфейс, вбудовану базу користувачів-подій, Ethernet, 4 логічних входи, 2 реле, можливість підключати Wiegand 26(34, автовибір) RFID зчитувачі, IP камери з RTSP та функцією розпізнавання номерів автомобілів.

КШ-1 призначений для побудови СКУД на однонаправлених пунктах пропуску з використанням шлагбаума.

КШ-1 забепезпечує пропуск через пункт пропуску на основі даних про номер RFID картки або номер автомобілю (за умови підключеної камери з функцією розпізнавання номерів авто).

КШ-1 забезпечує фотофіксацію подій проїзду у внутрішний пам'яті (300 фото останніх подій) за умови наявності підключеної IP камери з RTSP та функцією розпізнавання номерів автомобілів.

За умови наявності статичного зовнішнього ІР можливий прямий віддалений доступ до WEB інтерфейсу КШ-1, в локальній мережі можливий доступ по ІР.

КШ-1 може працювати як з вбудованою базою даних автономно, так і в складі системи, для організації системи необхідно використовувати локальний або зовнішній HUB з даними користувачів та подіями. Зовнішній HUB може бути як у вигляді окремого комп'ютера, так і хмарний сервісом. Для роботи з зовнішнім HUB необхідно придбати та встановити програмне забезпечення ACS NEO HUB.

В складі невеликих систем (3-4 контролери в одній системі) можливо використовувати один контролер КШ-1 в якості HUB, інші 2-3 контролера будуть працювати з базою першого контролера. Дану можливість потрібно перевіряти на об'єкті в залежності від ступеню навантаженості. Розробники рекомендують використовувати окремий HUB з програмним забезпеченням ACS NEO HUB.


Технічні характеристики:

1. Живлення - 12В +/- 3В 0,5 А

2. Підтримка 2-х Wiegand 26-34 зчитувачів RFID

3. 4 логічних входи

4. 2 реле до 3А

5. Ethernet 10/100 для роботи в мережі

6. Габаритні розміри в пластиковому корпусі (д*ш*в, мм), не більше: 180 х 150 х 60

7. 2 шт UART інтерфейс для підключення  зовнішніх модулів (під замовлення)

8. 1 шт USB інтерфейс для підключення зовнішнього пристрою (сканер, зчитувач, модем і т.д під замовлення)

9. 2 шт I2C інтерфейс для підключення зовнішніх пристроїв (ЖК-індикатор або інші пристрої з I2C під замовлення)

10. Роз'єм для підключення мікрофону та динаміків для організації ІР зв’язку в разі необхідності (під замовлення)

11. Linux ядро операційної системи

12. 256-512 МБ оперативної пам’яті, 4-8 ГБ флеш пам’яті для операційної системи, програми, пам’яті подій та фотофіксації (від 300 фото в кільцевому буфері)

13. Мікроконтролер для обробки та  вхідних даних від зчитувачів, логічних входів та для керування реле в зв’язці з мікро-комп’ютером

14. Підтримує підключення до камери з RTSP для фотофіксації подій у внутрішню пам’ять, або підтримує до камеру з розпізнаванням номерів авто (TVT TD-9423A3-LR або камери з встановленим ПЗ “НомерОк”)

15. Вбудований WEB інтерфейс з журналом подій, можливістю керування картками, користувачами, налаштуваннями.

16. Режим внесення карток в пам’ять через Wiegand зчитувач або з використанням настільного зчитувача USB HID через вбудований WEB інтерфейс.

17. Можливість синхронізації даних з програмним забезпеченням ACS NEO HUB для роботи в складі системи СКУД. Мінімальний варіант ПЗ ACS NEO HUB працює на Raspberry PI 3B

18. Можливість швидкого доопрацювання ПЗ під замовника (додавання платіжних функцій, додаткового обладнання, правил проходу, використання двофакторної ідентифікації)
